Wie repariert man ein BMW FRM3 XEQ384 mit dem Xhorse VVDI Prog ?

Hier ist die Anleitung zur Wiederherstellung des ursprünglichen EEPROMs von Dflash zur Reparatur des BMW E-Series FRM (BMW Fußraummodul) Moduls unter Verwendung des Xhorse VVDI Prog Programmers.

Hinweis:

VVDI Prog fügt seit Version 4.6.8 die Lese- und Schreiboptionen FRM-E-SERIES-XEQ384 und FRM-F-SERIES-XET512 hinzu (überprüfen Sie den Pinout-Anschluss an VVDI Prog am Ende des Beitrags).

Hier wird ein Beispiel für den BMW E-Series E71 gezeigt:

Schritt 1: Dflash auslesen

Verbinden Sie das FRM-Modul mit VVDI-Prog.

Öffnen Sie die VVDIprog-Software.

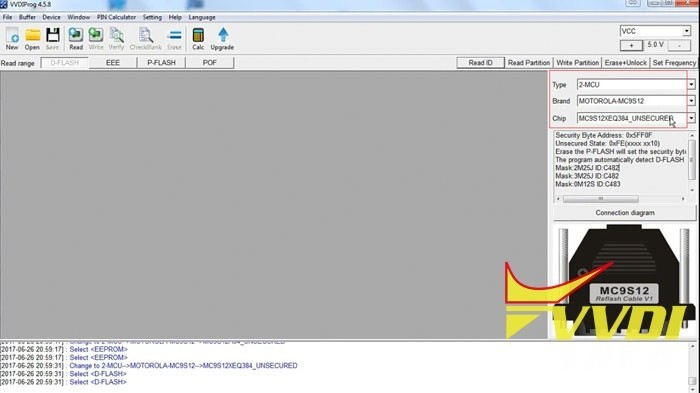

Wählen Sie MCU->Motorola-MC9S12->9S12XEQ384 unsecured aus.

Wenn VVDI die Meldung "Partitionsinformationsfehler, bitte wählen Sie die Partitionsgröße manuell" anzeigt, wählen Sie die Partitionsgröße EEE: 0 Sektor, DFlash: 128 Sektoren (32K) aus und drücken Sie OK.

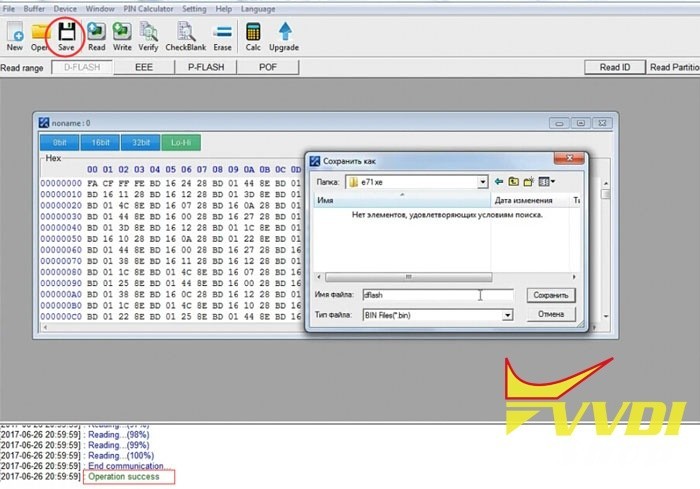

Lesen Sie Dflash und speichern Sie es anschließend, z. B. E71_xe.bin.

Schritt 2: Dflash zu Eeprom

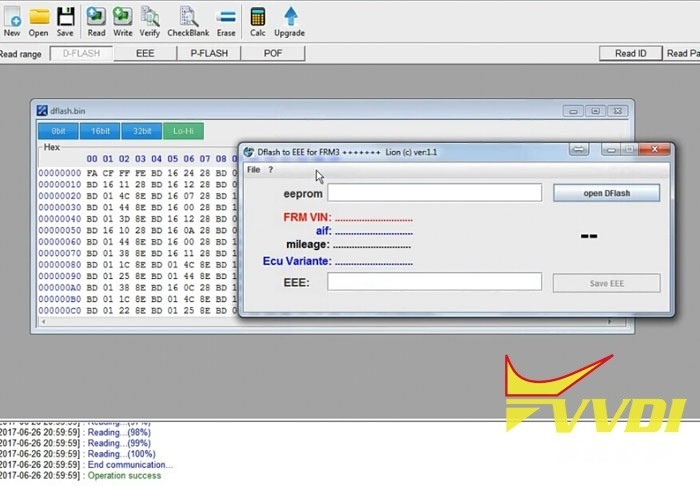

Öffnen Sie die Software "Dflash to EEE for FRM3" und laden Sie die gerade ausgelesenen Dflash-Daten hoch.

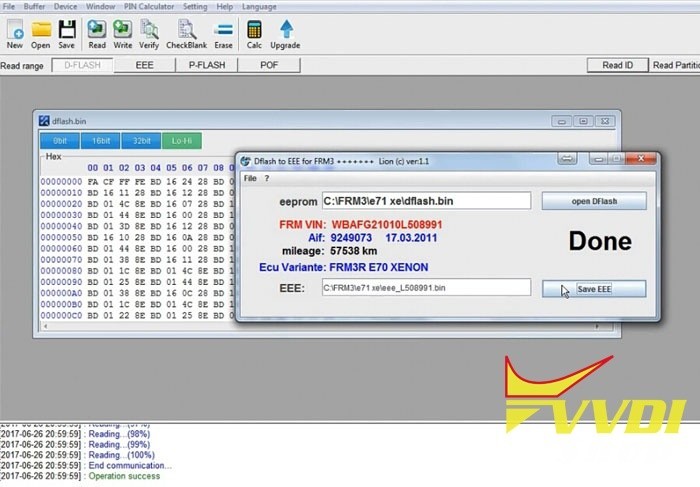

Konvertieren Sie anschließend Dflash in Eeprom.

(Sie können auch den kostenlosen Online-FRM3 D-Flash zu EEPROM Konverter hier verwenden: http://tlvps.tomvanleeuwen.nl/frm/)

Speichen Sie die Eeprom Daten

Schritt 3: EEPROM schreiben

Gehen Sie zurück zur VVDI Prog-Software und wählen Sie Type 8-Others->BMW->FRM E-Series XEQ384.

Klicken Sie auf "Write Partition" (Dadurch werden Dflash- und EEPROM-Daten gelöscht).

Schreiben Sie die EEPROM-Partition mit 16 Sektoren (4K), DFLASH: 0 Sektor.

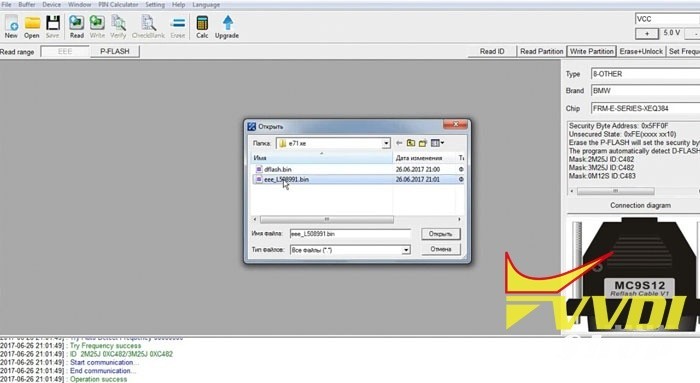

Öffnen Sie die gerade konvertierten EEPROM-Daten, die aus Dflash stammen.

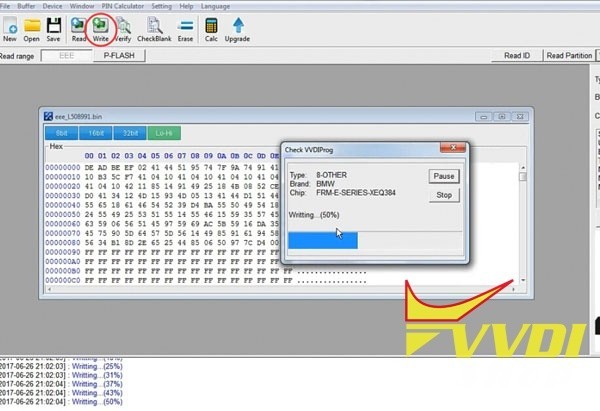

Klicken Sie auf die Registerkarte "Write", um das EEPROM zu beschreiben.

Die FRM wurde erfolgreich zurückgesetzt.

Installieren Sie das FRM-Modul wieder in das Fahrzeug.

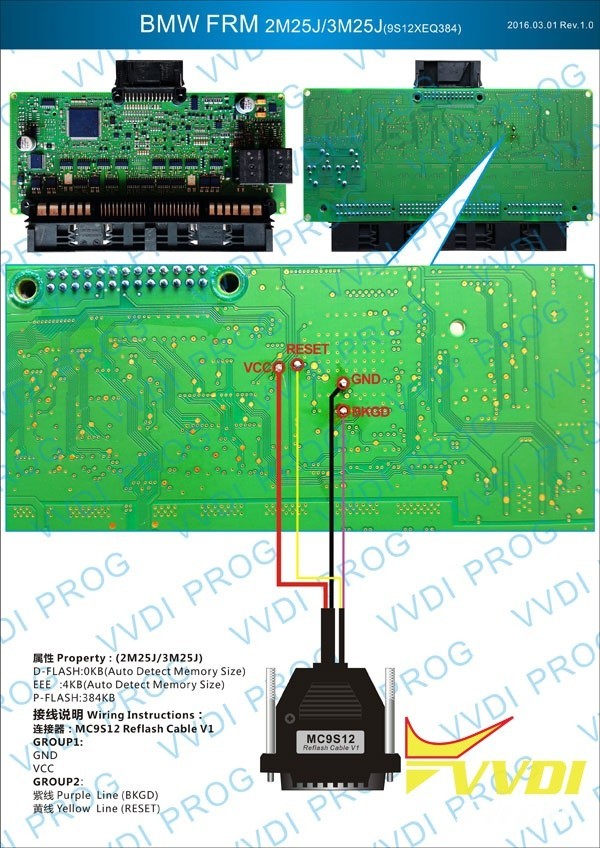

Hier ist der Pinout-Anschluss für das BMW FRM 2M25J/3M25J (9S12XEQ384) zu VVDI Prog:

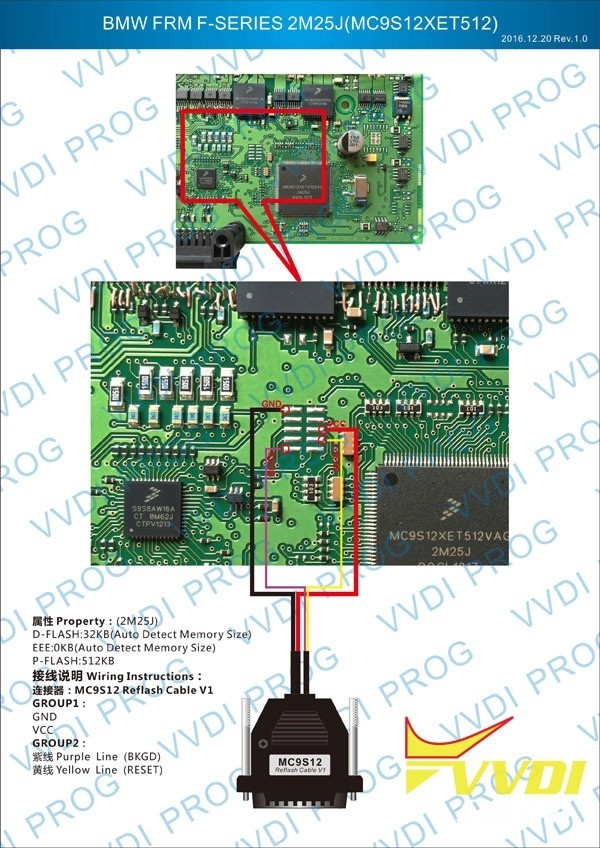

BMW FRM F-series 2M25J (MC9S12XET512) pinout to VVDI Prog
